涂胶:旋涂
普通光阻:正胶/负胶
特殊光阻:SU8/Polyide
曝光:I-Line步进式,1X接近式/接触式,单面/双面曝光
显影
涂胶显影机(SUSS):Arm传送方式,涂胶显影盘边缘吸附,一体化为MEMS结构器件定制设备,有多种胶管支撑工艺选择。
双面曝光机(SUSS):支持双面曝光,正面曝光对准精度1um,背面曝光对准精度1.5um,支持最小CD尺寸2um工艺。

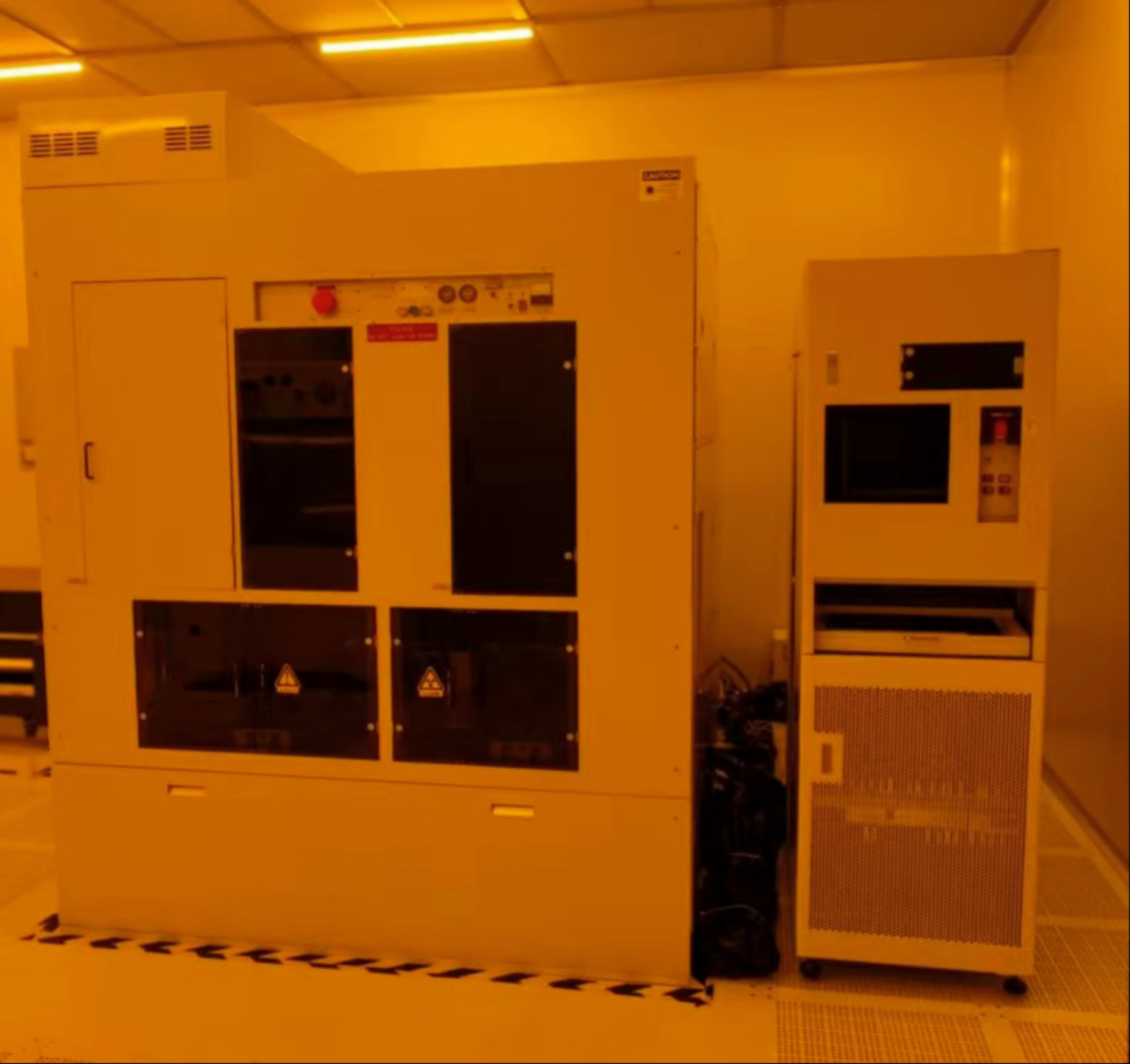

步进光刻机(Ultatech Stepper):对准精度0.3um,工艺最小CD 0.8um,可满足大部分小线宽MEMS工艺CD。

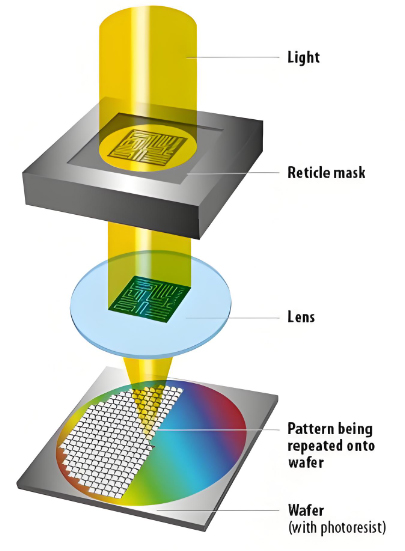

步进光刻机原理

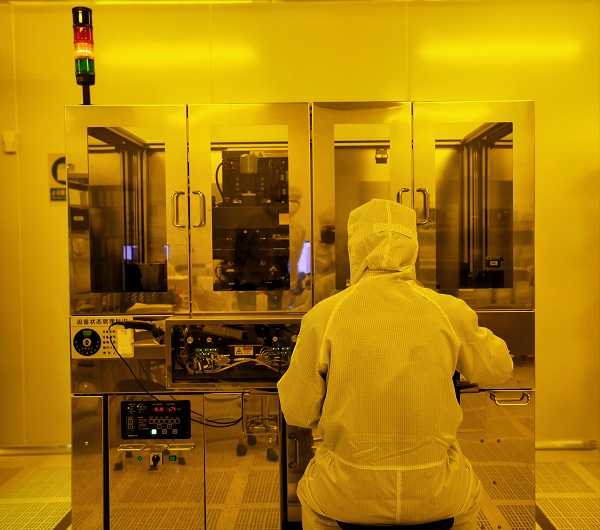

光刻机实际操作图

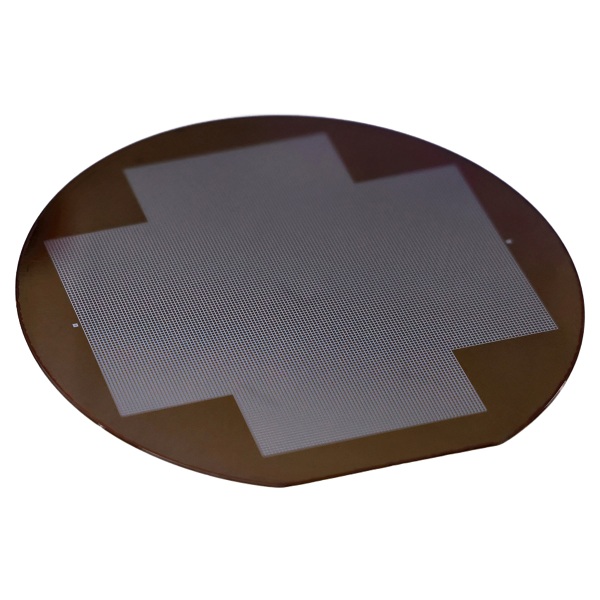

产品曝光效果
